● 方案說明

早在幾年前，為了節約成本，許多高層帶底商的商業餐飲油煙排放都是利用建筑本身的土建井道（磚徹或混凝 土現澆）進行排放。但由于商業餐飲的排油煙量較大，且滲透性較強，在利用土建井道排放一段時間之后，整棟建筑樓內都出現很重的油煙味，甚至井道的四周出現漏煙、滲油的現象，對高層的住宅居民生活造成較大的影響。致使遭到業主投訴，影響商業餐飲的正常營業，嚴重的還會造成經濟糾紛。

還有的部分建筑在建造初期，未曾考慮到排油煙系統這一塊，故而在建造的時候未預留油煙排放的井道，致使在后期招商時，滿足不了餐飲商鋪的使用要求，影響招商的效果。

隨著"藍天保衛戰"的序幕拉開帷幕，又由于油煙對環境和人體的影響較大，嚴重危害人們的生活環境及身體 健康，且隨著經濟的發展，商業餐飲的商鋪越來越多，故而環保局對商業餐飲油煙排放的要求也越來越嚴格：油煙等廢氣須要高空排放，并且要做凈化處理，不得影響周邊居民的生活環境。

綜合以上等問題，并且經過多年的實踐經驗，俊源環保建議采用外掛式附壁安裝的方式來解決以上油煙排放的 問題。為節省建筑共攤面積，在排油系統設計之初也可以設計成附壁式排油煙立管。根據排油煙立管安裝的位置， 也可以選擇用鋁合金百葉來進行裝飾，既解決了油煙排放的問題，又不影響建筑裝飾風格。

● 系統說明

?隨著經濟社會的發展和人民生活水平的日益提高，近年來，商業餐飲排放的油煙污染對城市居民日常生活影響 越來越大，對大氣環境造成的污染也越來越嚴重。為此，國家逐步制定了油煙的排放標準及相應法律法規對油煙排 放進行限制。為響應國家規定，我公司研發了一套商業餐飲油煙排放凈化系統，可達到目測無煙效果，即滿足了居 民對環境生活的需求，又滿足環保檢測要求。系統包含：不銹鋼油煙管道（分方形和圓形兩種管道）、配套的油煙 凈化器、UV光解除味裝置、排油煙風機（凈化設備采用變頻控制，啟動方式為定時啟?；蜻h(yuǎn)程控制）。

商業餐飲油煙排放凈化系統一般應用于商業綜合體、大型酒店餐飲、員工食堂、高層帶底商等商業餐飲中。我公司可以根據餐飲商鋪的大小和數量、廚房大小或灶頭的數量，結合客戶的要求，為客戶設計一套完整的油煙排放凈化系統方案。

● 設計及安裝要求

1、選用SUS304不銹鋼材質。材料厚度根據管道大小進行選擇，長邊長度≤800mm的，材料厚度選用1.0mm的，長邊長度＞800mm≤l500mm的，材料厚度選用1.2mm的，長邊長度＞1500mm的，材料厚度選用1.5mm 的。

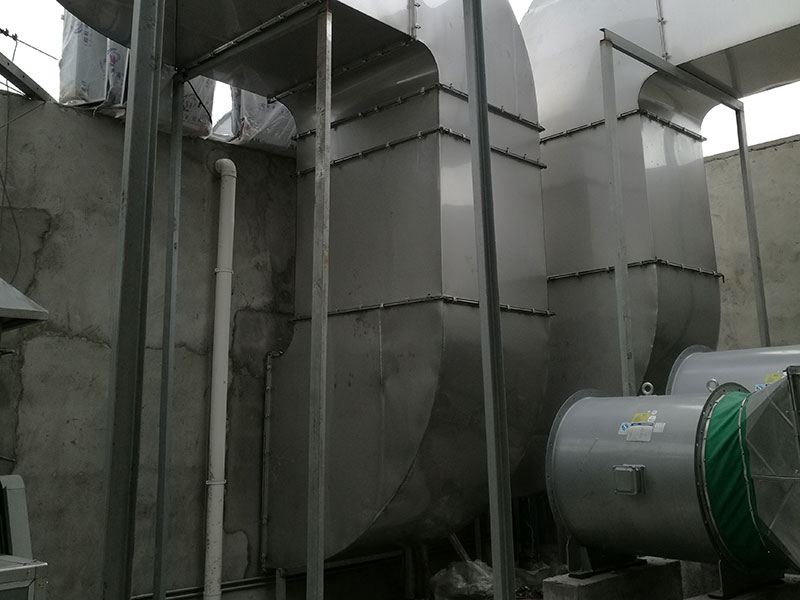

2、所有項目的水平管道均為滿焊連接，確保后期使用的過程中不出現漏油漏煙的情況發生。立管則根據現場的安裝條件和形狀來確定管道的連接方式，圓形立管為承插式卡箍連接，方形立管根據現場的安裝條件可選擇法蘭螺絲連接或滿焊連接。

3、水平管道長度過長的，每15米左右設置一套排油裝置；立管的底部均安裝一套接油盒（帶排油閥）；以方便定期清理管道中的積油。

4、所有水平管道與立管連接處（出井道墻200mm處）安裝一個15CTC防火閥，如該水平管道跨越了防火分區，則在防火分區處再加裝一個15CTC防火閥。材質為304不銹鋼，與水平管道滿焊連接。

5、所有進商鋪的支管末端均安裝一個止回閥，如一根立管管理2層或2層以上的水平管道，在水平主管與立管 連接處加裝一個止回閥（安裝在防火閥的后面）。材質為304不銹鋼，與水平管道滿焊連接。根據情況需求，可在止回閥末端用盲板封堵。

6、屋面的油煙凈化設備：低空排放的：如城市商業綜合體，則需安裝油煙凈化器+UV光解除味+排油煙風機，根據周圍環境，可在風機出口的末端加裝一個消聲靜壓箱；高空排放的：如小高層帶底商的，只需安裝油煙凈化器+排油煙風機即可。

7、油煙凈化器和風機基礎為混凝土基礎，風機底部加槽鋼基礎及彈簧減震器，設備附近預留380V控制電源。
